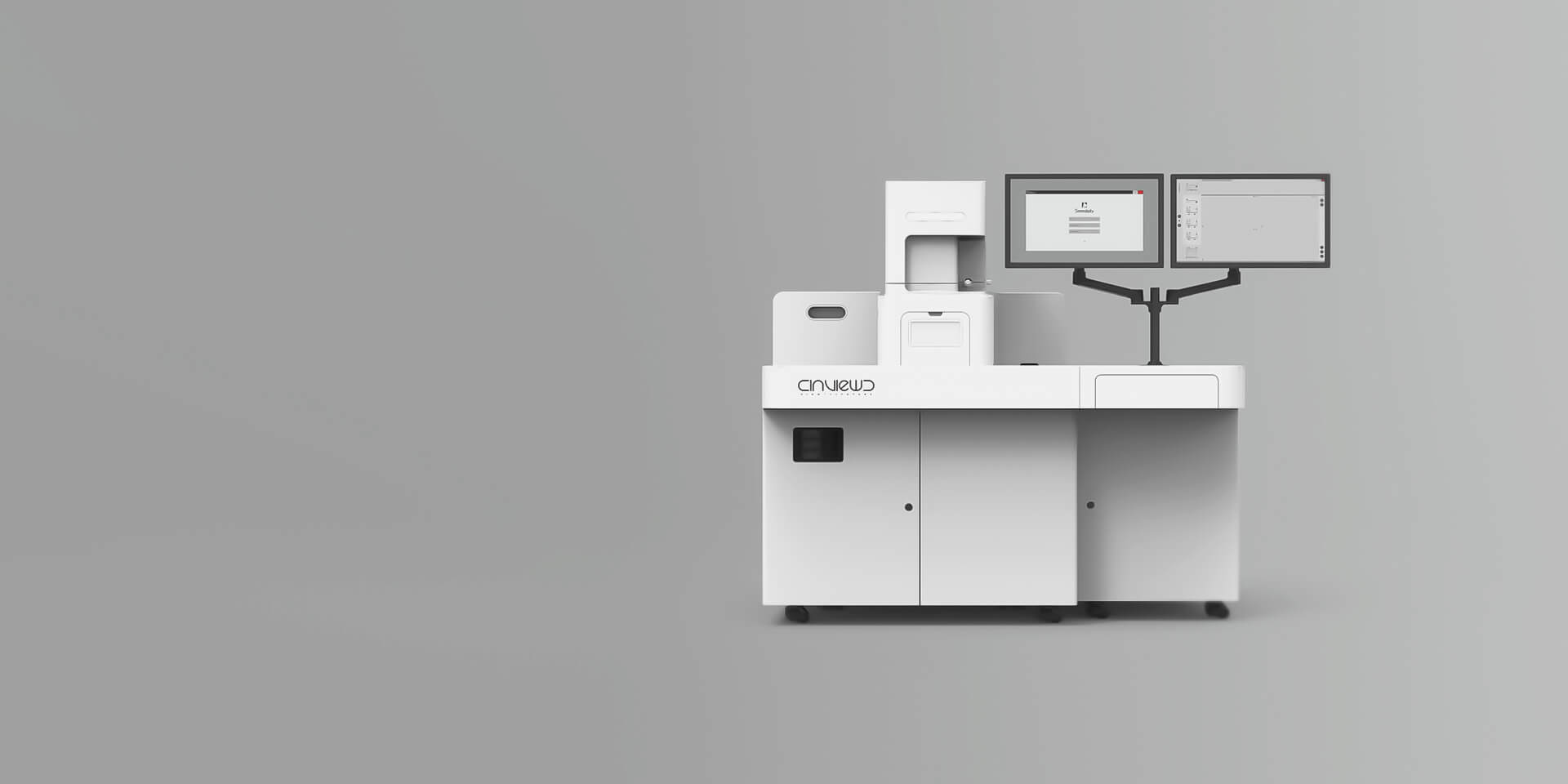

超高分辨率顯微成像系統iSTORM ，綜合運用了 TIRF、dSTORM、STORM、PALM等多種成像技術，得到了超高分辨率、超穩定、超便捷的成像方法，成功實現了光學顯微鏡對衍射極限的突破，使得在 20nm的分辨率尺度上從事生物大分子的單分子定位與計數、亞細胞及超分子結構解析、生物大分子生物動力學等研究成為現實，給生命科學、醫學等領域帶來重大突破。超高分辨率顯微成像系統 iSTORM 具有 20 nm超高分辨率、3通道同時成像、3D同步拍攝、實時重構、2小時新手掌握等特點，并提供熒光染料選擇、樣本制備、成像服務與實驗方案整體解決方案，以納米級觀測精度、高穩定性、廣泛環境適用、快速成像、簡易操作等優異特性，獲得了超過50家科研小組和100多位科研人員的高度認可。歡迎預約試拍！聯系電話0512-81868806 17788523055。

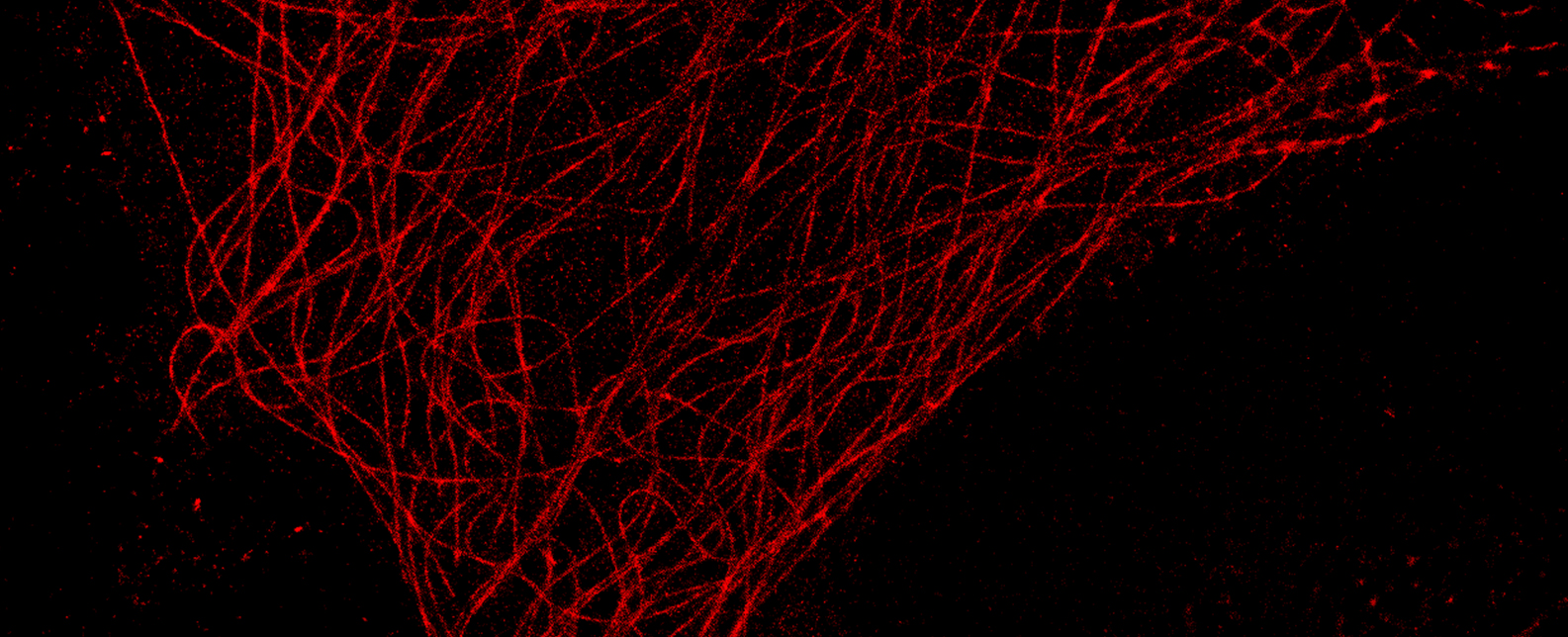

成功實現2014年諾貝爾化學獎-隨機光學重建STORM技術原理的產業化，加入柱面鏡設計，在XY軸分辨率達20nm、Z 軸分辨率達 50nm，突破衍射極限，實現3D成像功能。

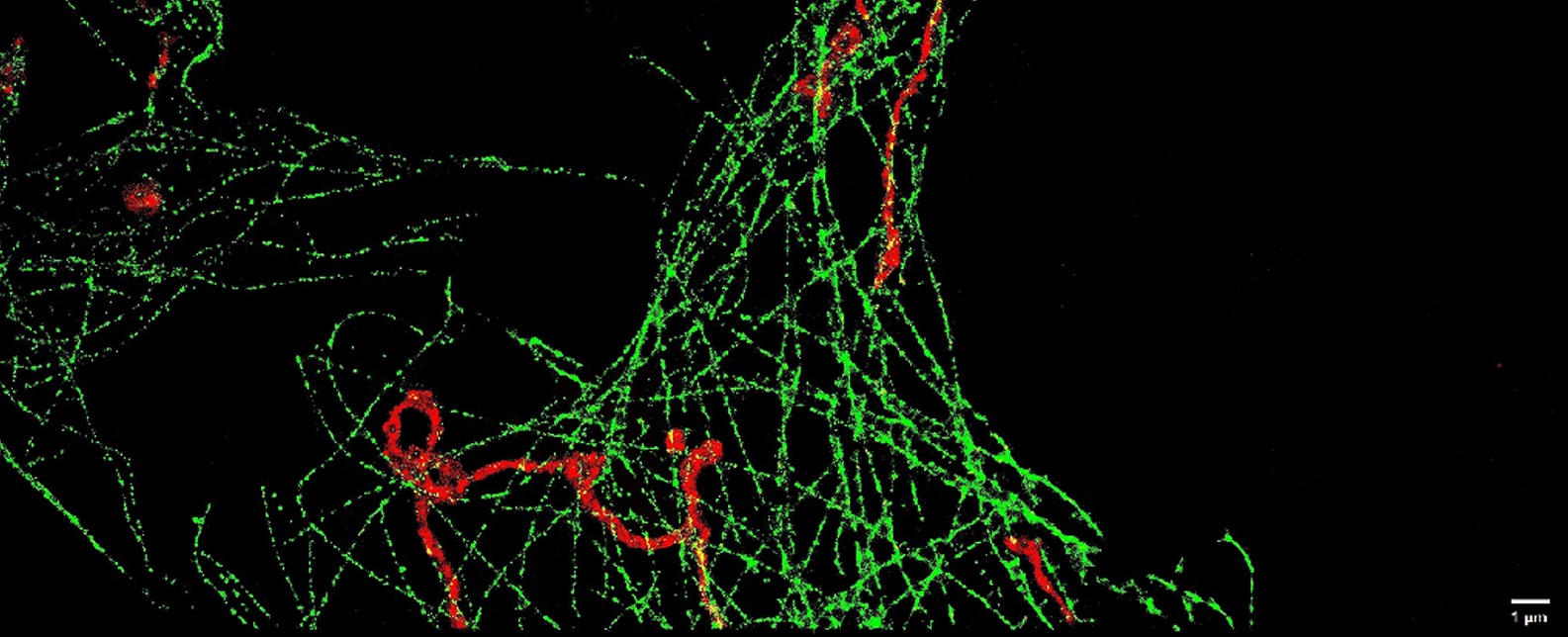

采用專有的多通道同時成像的光路設計，提供穩定的光路。自主開發的成像分光光路，可保證通道間的光學路徑相對獨立，使得樣品發出的熒光最大效率地被探測器接收，最大限度降低通道間的串?dāng)_。并配合以最佳染料方案和最佳成像緩沖液配方，以多通道同時成像的方式，在幾分鐘到十幾分鐘的時間范圍內實現 20nm 的超高分辨率成像。
采用標準的樣品制備以及緩沖液配方protocol，解決了超高拍攝樣品難以制備的問題，經過優化的樣本制備方案，僅需3步即可上機檢測，“傻瓜式”操作，易學易用，新手2個小時簡單培訓即可上機獲得理想的超高分辨率顯微成像結果。
采用納米級實時動態鎖定技術，以實時物理補償方式糾正樣品漂移，無需預熱、即開即用、操作簡便，免受如氣流、溫度變化、噪音、機械振動等環境問題對樣品位置的影響，在高樓層、嘈雜、震動、常溫常態的環境下也能穩定成像，具有高效、簡便、對環境適應性好的特性，非常友好易用。

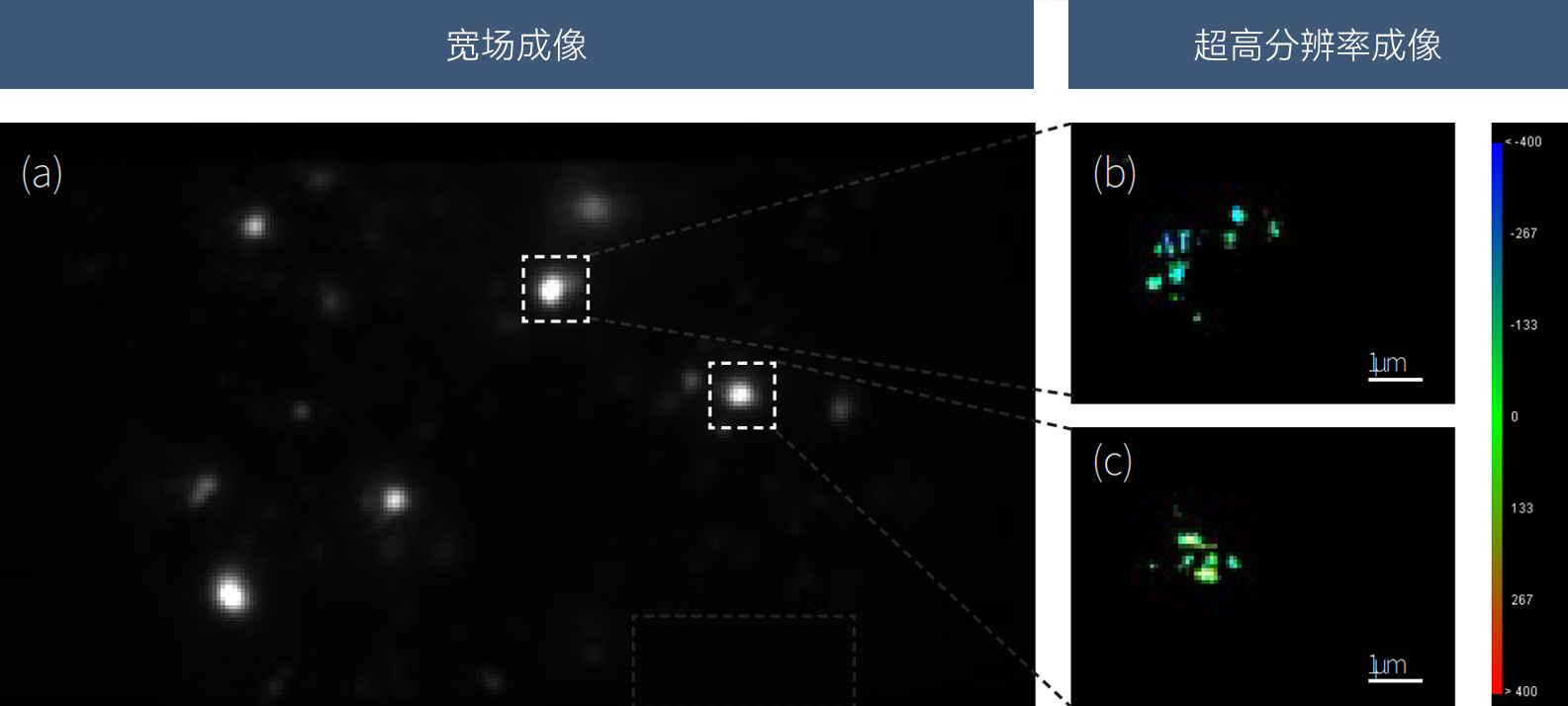

細胞端粒 DNA 結構的三維超高分辨率成像。圖 (a) 為寬場成像，顯示細胞核內端粒 DNA 形成 foci; 圖 (b) 和 (c) 為圖 (a) 所框 foci 的 三維超高分辨率圖像，顯示寬場的一個 foci 實際包含多個小的 foci, 超高分辨率成像提供了精細的結構信息，有助于對結構變化的觀察。

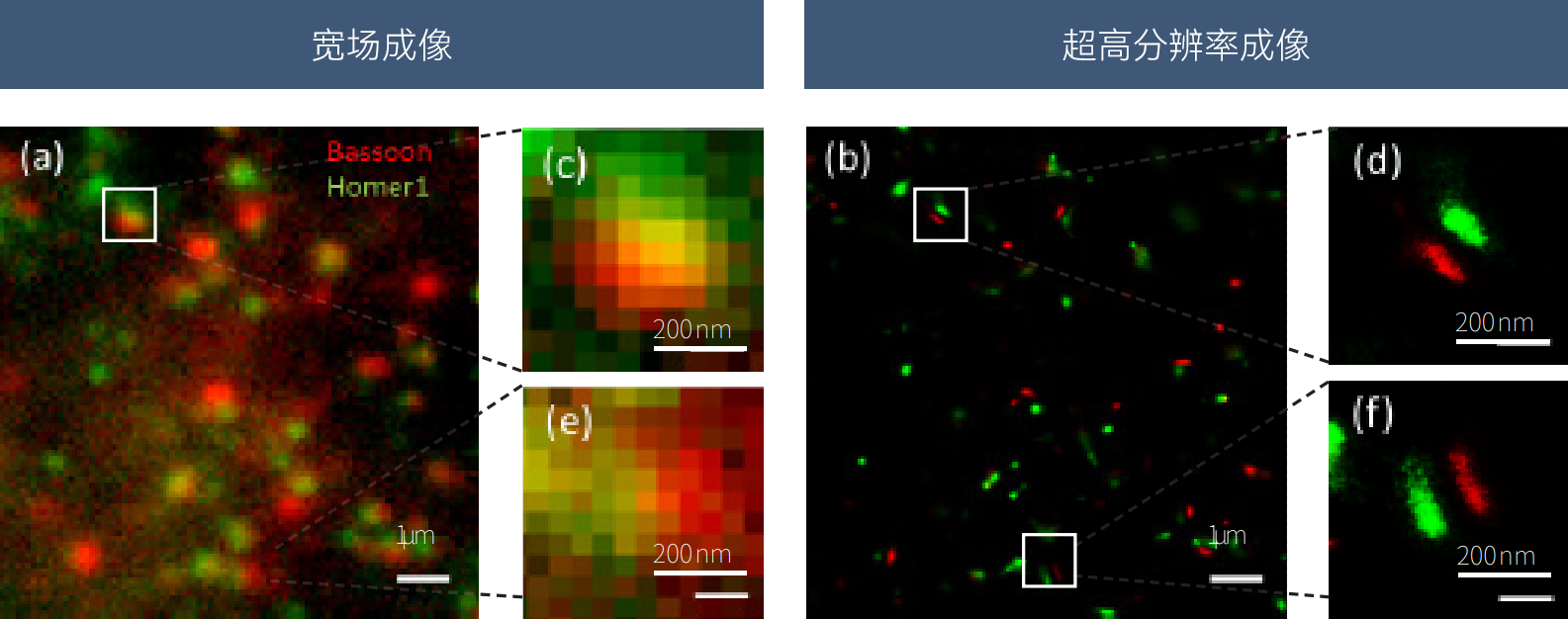

小鼠腦切片神經突觸的超高分辨率成像。圖 (a)、(c) 和 (e) 顯示寬場成像無法提供精細的結構信息；圖 (b)、(d) and (f) 是力顯智能科 技雙通道超高分辨率顯微鏡提供的超高分辨率圖像，突觸前膜和突觸后膜的結構清晰可辨。

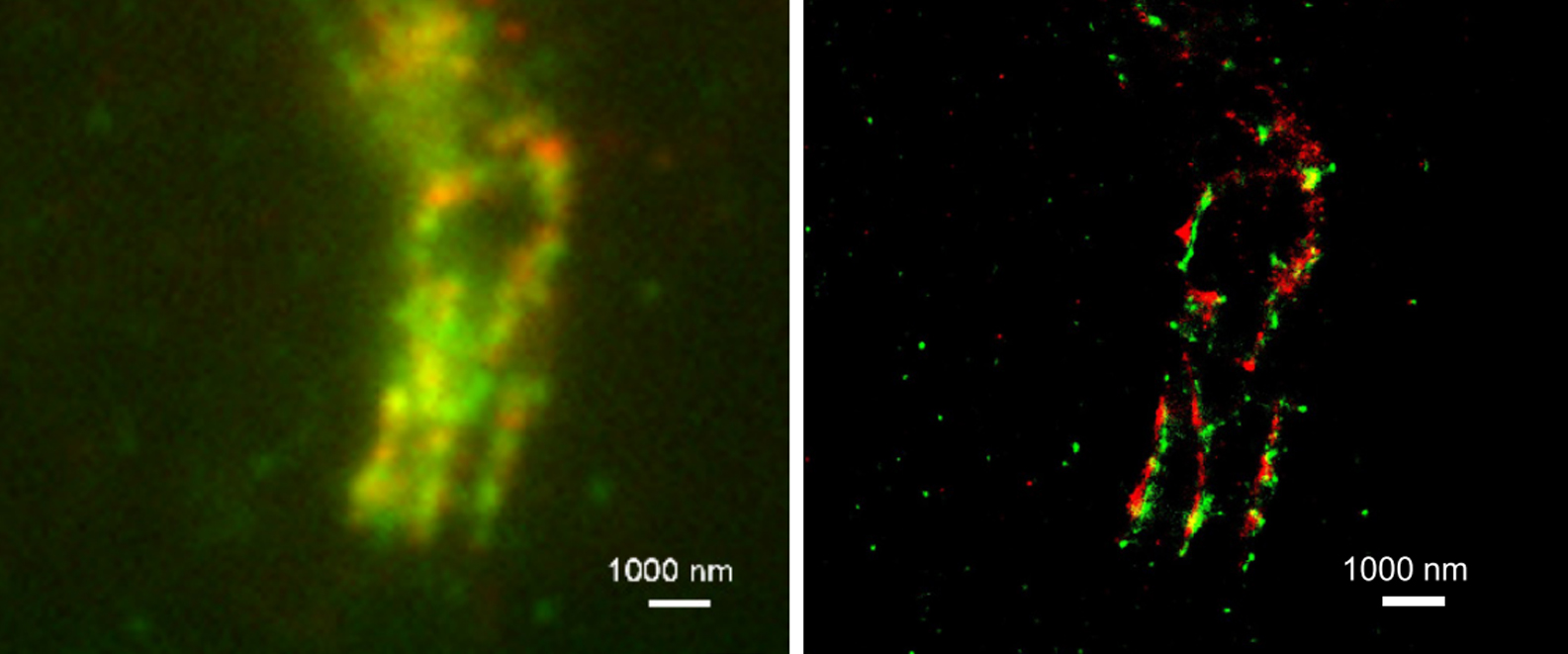

Hela 細胞中順式高爾基體網絡蛋白 GM 130 和反式高爾基體 網絡蛋白 Golgin 97 的雙通道超高分辨率成像。（a）寬場成像顯 示兩個蛋白局部重疊；（b）超高分辨率成像清晰顯示兩個蛋白分 別位于高爾基體的兩個層面。

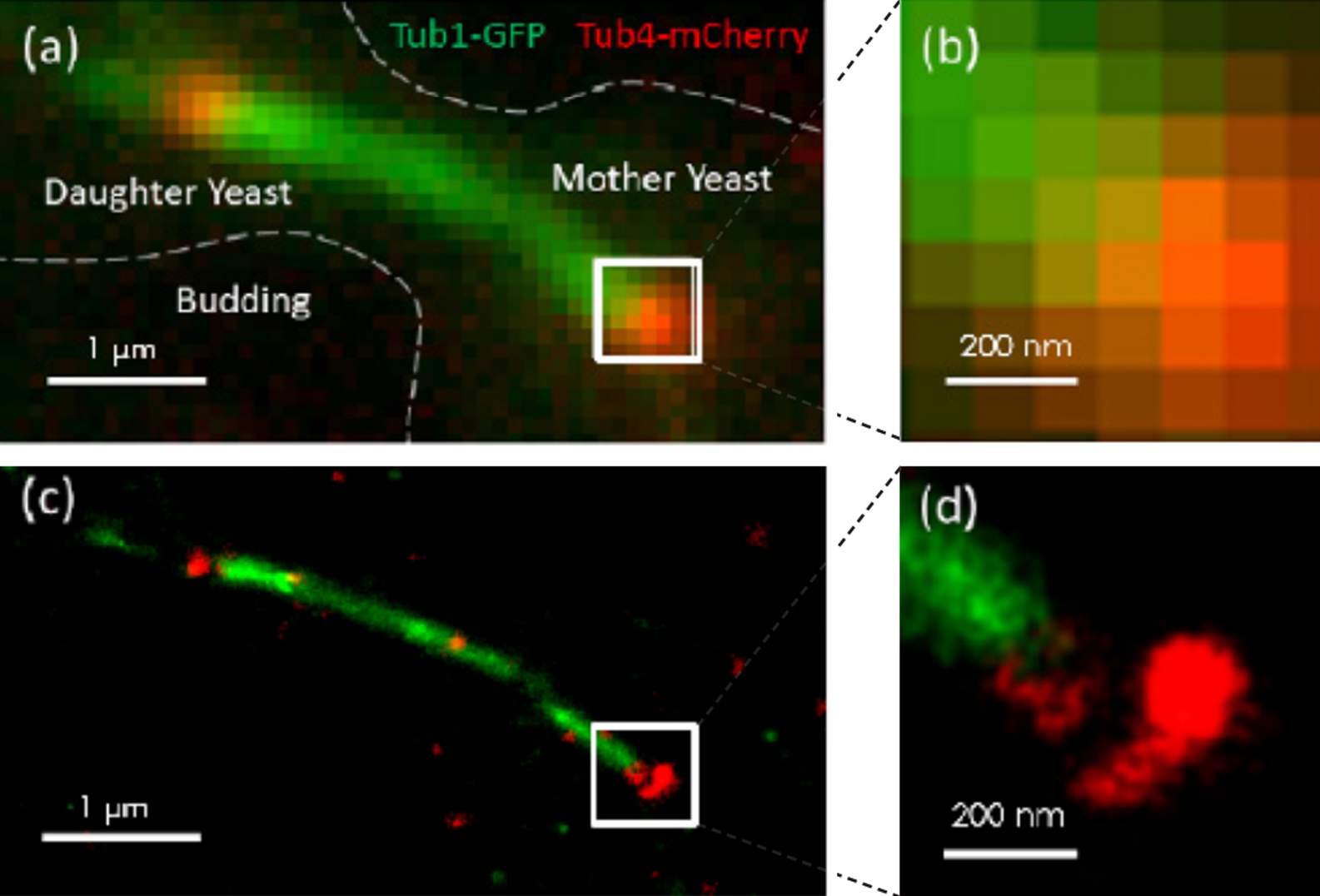

酵母細胞中紡錘極體的微管蛋白 Tub1 和 Tub4 的雙通道超 高分辨率成像，兩種蛋白分布構建了 GFP 和 RFP 的重組蛋白，再 用 GFP 納米抗體和 RFP 納米抗體分別進行免疫熒光染色。圖 和圖 為寬場成像，圖 和圖為相應的超高分辨率成像。 圖 為圖 所框區域的放大，相應的超高分辨率圖像 清 晰顯示紡錘微管蛋白錨定到紡錘極體。

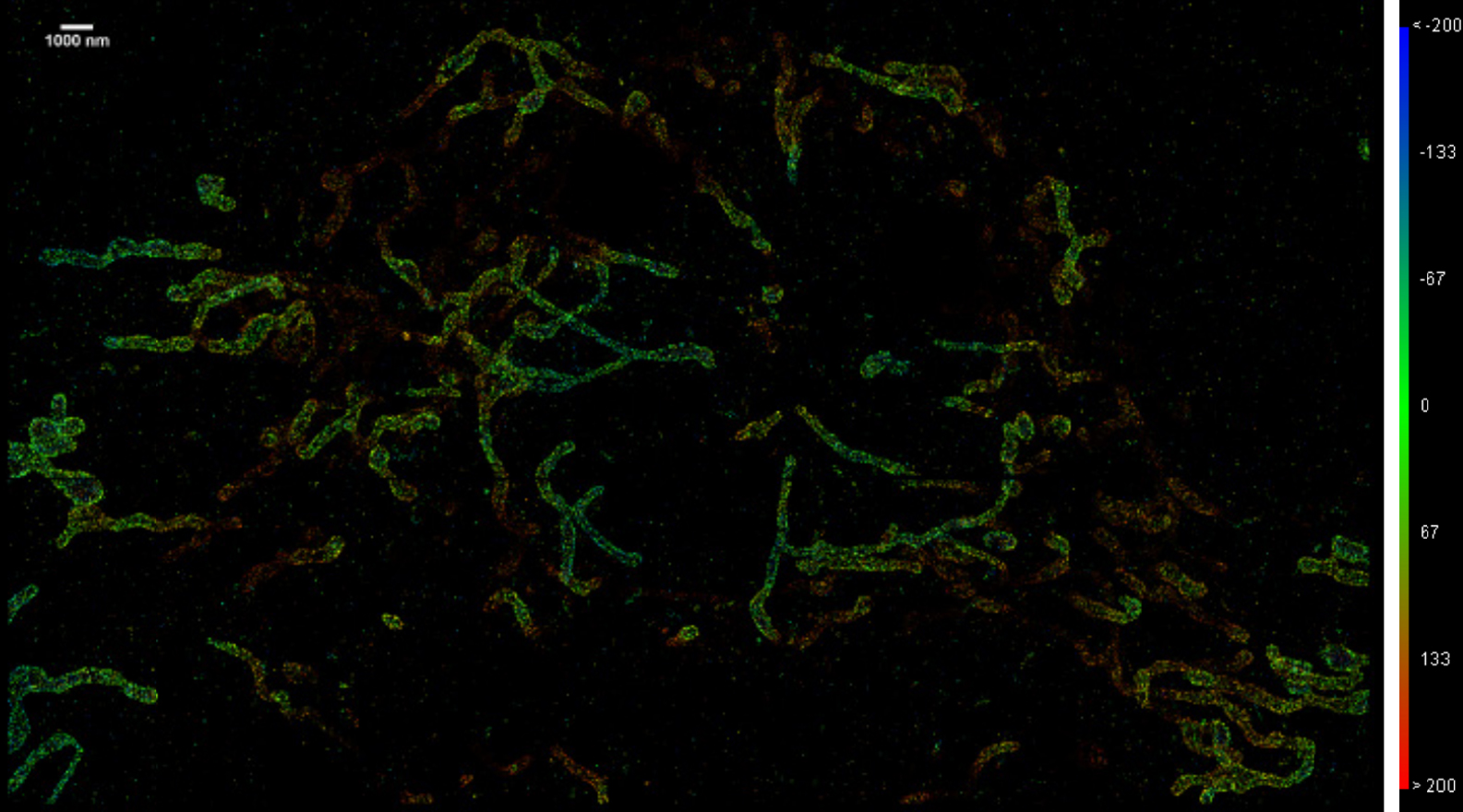

COS-7 細胞中線粒體的三維超高分辨率成像。線粒體外膜蛋 白 Tom20 采用間接免疫熒光標記。外膜蛋白勾勒的線粒體呈中空 結構，寬場成像或共聚焦顯微鏡成像難以捕捉如此清晰的結構特 征。z 軸的位置信息用顏色梯度表示。
力顯智能科技三通道超高分辨率成像。圖 (a) 為 COS7 細胞的線粒體外膜蛋白 TOM20（紫色）、線粒體基質蛋白 COX IV（藍色）和 高爾基體 TGN46（綠色）的超高分辨率成像。圖 (b) 為 COS7 細胞的線粒體外膜蛋白 TOM20（紅色）、核膜蛋白 lamin（藍色）和高爾 基體蛋白 TGN46（綠色）的超高分辨率成像。
“將傳統的能夠準確標記細胞內多種大分子的免疫組織化學染色技術與多色三維隨機光學重構超分辨率顯微鏡（3D-dSTORM）結合，使對細胞壁多糖高靈敏度、高分辨率成像成為可能。”
| iSTORM 超高分辨率顯微成像系統 | ||
| XY 分辨率 | ~20nm由自動對焦穩控 | |
| TIRF功能 | 完全集成，TIRF/HILO/EPI照明方式可方便調節 |
|
| 多通道成像 | 匹配 單/雙/三 通道同時成像 | |
| 主動式鎖定系統 | Luna 1 nm精度漂移補償完全自動化 | |
| 圖像處理 | 多通道其他可使用染料及熒光蛋白 |
|
| 軟件Serendipity |
系統控制：照明系統，主動鎖定系統（LUNA)，TIRF電動調節系統 圖像顯示：明場圖像顯示，寬場圖像顯示，超高圖像顯示 圖像采集 超高分辨圖像重構 圖像分析處理 |
|
熒光染料被激發進入發射態，之后會進入暗態（Dark state），在暗態中它們將與自由氧結合，進入漂白狀態。在漂白狀態下，染料不會再次發出熒光。如果不讓染料與自由氧結合，它將無法進入漂白狀態，一直維持在暗態。高功率的激發光可以使染料從暗態再次進入發射態。這種從亮到暗再到亮的狀態切換看起來就像是染料在“閃爍”一樣。STORM通過隨機的分批“點亮”目標分子來進行超分辨定位。這樣每個活躍的熒光集團都被分辨，它們的圖像與其他分子分開，不重疊。這樣確定了基團的準確位置，多次重復這個過程，每次隨機打開熒光基團的不同亞基，得到圖像，確定每個亞基的位置后，把以上圖像重建成一張超高分辨率圖像。
iSTORM超高分辨率顯微鏡主要適用于實驗室、研究所及醫院的實驗與觀察。樣品廣泛適用于分子細胞生物學、神經生物學、免疫學、藥理學等領域內固定的細胞、組織、細菌、酵母和病毒的研究，iSTORM活細胞版也可以進行活細胞的相關成像。
iSTORM技術采用在特定成像緩沖液中具有光切換特性的有機染料。理論上，與激光器波長兼容的光切換染料均適用。但是，用戶應該嚴格測試染料的光切換特性，例如染料在成像緩沖液中的亮/暗工作周期。每個周期釋放出的光子越多、亮/暗工作周期越低、切換次數越多的染料越合適。本手冊中提供的樣品制備方案均采用Alexa Fluorò 647 和Alexa Fluorò 750這一對熒光染料，這是目前最適合iSTORM雙通道成像系統的選擇。如果實驗僅需要觀察一個目標（即單通道），Alexa Fluorò 647是首選，因為相比Alexa Fluorò 750，Alexa Fluorò 647 每個切換周期釋放出更多的光子，且具有更短的工作周期。
此外，諸如藍色吸收染料（Atto 488、Alexa 488、Atto 520）、黃色吸收染料Cy3B、紅色吸收染料（Alexa 647、Cy5、Dyomics 654、Atto 680）和近紅外吸收Alexa 750等染料也都可以用來超高成像。
對生物結構進行特異性標記可通過免疫染色（直接免疫染色法或間接免疫染色法）且以光切換染料標記，也可以通過多肽或酶體（例如商業化產品SNAP-tag, CLIP-tag, 等等）標記目標蛋白。
適用于iSTORM系統的二抗已經商業化且已被廣泛使用。用戶也可以考慮對一抗、FAB片段或者納米抗體進行熒光標記，由于熒光分子距離目標蛋白更近，所以蛋白定位相比間接免疫熒光標記法更加準確。
由于力顯智能科技的iSTORM產品所具備的20nm超高分辨率、2-3通道同時成像、界面友好、簡單易用、系統穩定性好、環境適應性高等綜合特點和優勢，使得它能夠幫助到更多科學家進行衍射極限尺度以下的生物分子組織與相互作用等的尖端科學研究，已為包括香港科技大學、香港大學、中山大學、深圳大學、北京大學醫學院等在內等超過50家科研小組和100位科研人員的科學研究的提供幫助，并獲得了高度認可。
樣品最好是染色完成后,及時進行拍照，樣本來不及拍照可以避光保存在4℃，保存時間不超過3天。
正常情況下，以雙通道為例，曝光時間30ms, 一邊拍以便進行實時重構，拍攝10000幀需要8--10min左右。如果先拍照后分析，曝光時間10ms為例，拍攝10000幀需要1min40s左右。
針對固定的細胞我們有專用的雙通道和三通道成像緩沖液試劑盒，進行單獨售賣。
可以先用寬場成像，對樣品整體進行快速掃描，找到目標細胞后進行超高成像。
使用配置中的緩沖液和染料及照明光配合，可以使樣品上標記的熒光染料“閃爍”，使得原始圖像上可以獲得單分子的熒光染料圖像，之后通過單分子定位原理，對每個亮點進行位置擬合，并記錄在超高成像結果中。單個熒光點的定位精度與拍攝中獲得的熒光點光子數目有關系，一般情況下可以將分辨率提升10倍。
根據樣品及結構的不同，成像時間也不同。結構比較復雜的固定細胞可能要幾分鐘到十幾分鐘，活細胞成像最快可以幾秒鐘完成。
使用物理鎖定的方式，實時追蹤樣品上的一個基準點的位置，并根據此移動樣品位置，補償樣品漂移。因為基準點可以在樣品制備之前加入，并且在成像過程中亮度保持穩定，所以不會增加樣品制備的復雜性，可以在整個成像過程中保持樣品位置穩定在1nm左右。
技術無法對比，需要根據具體應用場景具體分析，STORM空間分辨率高，SIM時間分辨率高。
具體損傷不好量化，但iSTORM可以進行活細胞成像.
抗體 病毒 核糖體。
扁平細胞更適合，但是不絕對，厚的細胞或者組織切片也可以拍超高。
（1）照明鎖定系統的照明部分：使用功率1w，波長455nm的科勒照明系統，明場照明波段與熒光照明波長和成像波段不重合；
（2）照明鎖定系統的玻片部分：使用融化在玻片上的塑料小球，保證和樣品之間沒有相對移動；
（3）照明鎖定系統的鎖定部分：采用PI壓電陶瓷平臺，精度1nm，位移范圍200um，實現精確校正樣本漂移量。
iSTORM超高TIRF系統是將波長為561nm、647nm、750nm的激光光纖接入TIRF模塊，通過步進電機驅動器調節激光位置，實現激光照明光路Epi、HILO和Tir三種照明，在Tir處精調驅動器找到最佳成像位置。
所使用相機主要參數：sCMOS四百萬像素，2048x2048，pixel6.5um，成像有效面積13.3x13.3mm，幀率30fps，極限幀率100fps（搭配PCIe），量子效率82%@560nm。
水平方向20nm，垂直方向50nm，三通道每個區域像素：738x345，每個通道視野范圍：48x22um，垂直方向成像范圍1000nm。
力顯智能科技的iSTORM超高顯微鏡可實現3通道同時成像，分別是561、656、750三個通道，每通道激光照明功率不低于150mW，可實現0~100%調節。
力顯智能科技的iSTORM超高顯微鏡系統包含以下模塊：顯微鏡主體、三色成像系統、TIRF系統、激光和控制器系統、成像工作站。
可以的，可以使用商用顯微鏡的鎖焦系統，z方向鎖焦精度在20-50nm；使用力顯三維鎖定系統，z方向鎖定精度可以達到5nm。
算法經過優化后，iSTORM超高圖像可以實現實時重構，立等可得。
